真空泵的原理、类型及应用综述

引言

真空泵作为一种关键设备，在现代工业和科研领域中扮演着至关重要的角色。它通过机械、物理、化学或物理化学的方法，对封闭容器进行抽气以获得真空环境。真空技术广泛应用于半导体制造、电子、化工、制药、食品加工等行业，是实现高精度工艺不可或缺的技术手段。本文将详细探讨真空泵的工作原理、主要类型及其应用场景，并结合实际案例分析其在不同领域的具体应用。

一、真空泵的工作原理

真空泵的基本功能是利用各种方法将封闭空间中的气体抽出，从而产生并维持真空状态。根据工作原理的不同，真空泵可以分为以下几类：

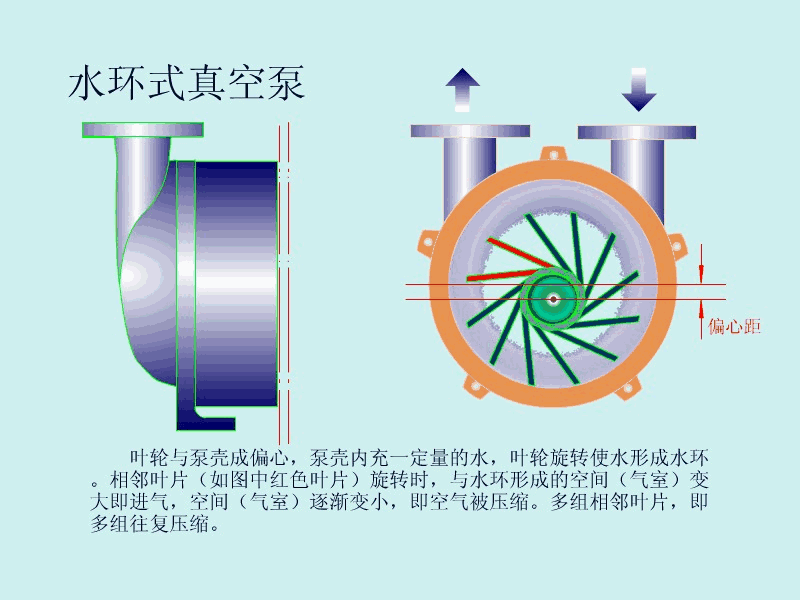

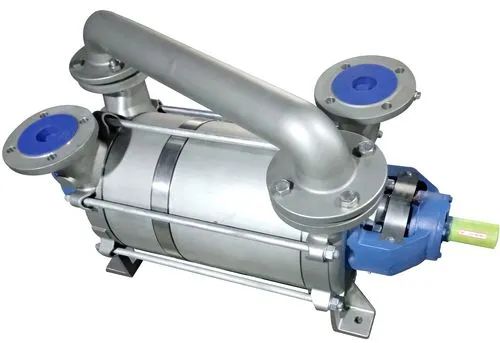

1. 水环式真空泵

水环式真空泵是一种常用的低真空泵，其工作原理基于叶轮旋转时形成的水环效应。泵内注入一定量的水，当叶轮旋转时，水被甩至泵壳形成一个水环，水环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随着叶轮继续旋转，气体被压缩并通过排气口排出。水环式真空泵适用于抽吸含水蒸气或腐蚀性气体的场合，具有结构简单、运行可靠的特点。

2. 旋片式真空泵

旋片式真空泵是一种油封式机械真空泵，属于低真空泵，工作压强范围为101325 - 1.33×10⁻² Pa。它由一个偏心安装的转子和若干个滑动旋片组成。当转子旋转时，旋片在离心力作用下紧贴泵腔内壁，形成一系列变化的容积空间。随着转子转动，这些空间体积不断变化，实现气体的吸入、压缩和排出。旋片泵广泛应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门，具有较高的抽气速率和较低的极限压力。

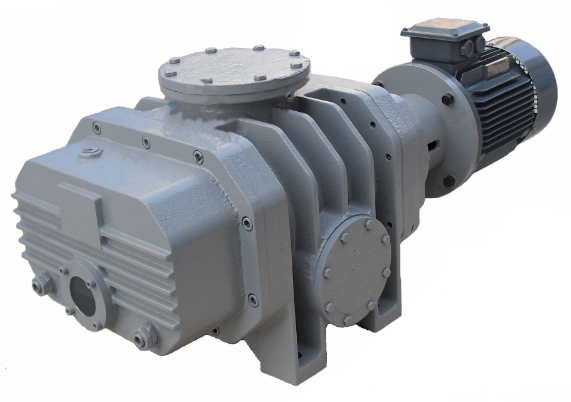

3. 罗茨真空泵

罗茨泵的工作原理与罗茨鼓风机相似。它由两个同步反向旋转的转子组成，转子之间保持微小间隙，不直接接触。当转子旋转时，气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘时，v0空间与排气侧相通，部分气体返冲到空间v0中，使气体压强突然增高。罗茨泵通常与其他类型的真空泵（如旋片泵）组合使用，以提高系统的抽气效率和极限真空度。

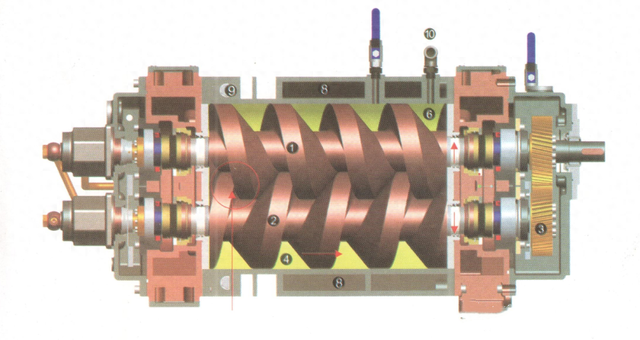

4. 螺杆真空泵

螺杆真空泵采用螺旋形转子设计，通过两根相互啮合的螺杆旋转来实现气体的吸入和排出。螺杆泵的最大负压通常可达0.01 Pa左右，适用于需要极高真空度的特殊应用。它具有无油污染、噪音低、维护方便等优点，广泛应用于半导体制造、电子封装、真空镀膜等领域。

二、真空泵的性能参数

真空泵的性能参数主要包括最大负压、抽气速率、极限真空度等。不同类型的真空泵在这些参数上存在显著差异：

最大负压：指真空泵能够达到的最低压力水平。普通真空泵的最大负压约为-0.02至-0.04 MPa，而高端螺杆真空泵可以达到更低的负压，甚至接近0.01 Pa。

抽气速率：指单位时间内真空泵能够抽出的气体量，通常以立方米/小时（m³/h）或升/秒（L/s）表示。抽气速率决定了真空泵的抽气效率。

极限真空度：指在理想条件下，真空泵所能达到的最低压力值。不同类型真空泵的极限真空度差异较大，如水环泵的极限真空度为-0.08 MPa，而螺杆泵可达到0.01 Pa。

三、真空泵的应用领域

真空泵在多个行业中有着广泛的应用，以下是几个典型的应用场景：

1. 半导体制造：在半导体制造过程中，真空环境对于保证产品质量至关重要。例如，在光刻、离子注入、薄膜沉积等工序中，都需要极高的真空度。螺杆真空泵因其低噪声、无油污染等特点，成为半导体制造中理想的真空设备。

2. 电子封装：电子封装工艺要求在高真空环境中进行，以避免空气中的氧气和水分对芯片造成损害。真空泵能够有效去除封装腔体内的气体，确保封装质量。

3. 真空镀膜：真空镀膜技术广泛应用于光学、显示、装饰等领域。在镀膜过程中，需要通过真空泵将镀膜室内的气体抽出，形成高真空环境，以保证镀膜的质量和均匀性。

4. 化工与制药：化工和制药行业中的许多反应过程需要在真空条件下进行，以防止杂质混入或促进化学反应的进行。真空泵可以帮助排除反应容器中的气体，确保反应条件的稳定性和安全性。

5. 食品加工：在食品加工中，真空包装技术可以延长食品的保质期，防止氧化和微生物污染。真空泵用于抽空包装袋内的空气，确保包装效果。

四、真空泵的选择与维护

选择合适的真空泵是确保系统正常运行的关键。在选择真空泵时，应考虑以下几个方面：

1. 应用需求：根据具体的工艺要求，选择适合的真空泵类型。例如，需要极高真空度的应用可以选择螺杆真空泵；而对于一般工业用途，水环泵或旋片泵可能是更经济的选择。

2. 工作环境：考虑真空泵的工作环境，包括温度、湿度、粉尘等因素。某些类型的真空泵对环境条件较为敏感，需选择适应性强的产品。

3. 维护成本：不同的真空泵在维护成本上有很大差异。无油真空泵如螺杆泵维护相对简单，而油封式真空泵如旋片泵则需要定期更换润滑油，维护成本较高。

4. 能耗与噪音：选择能耗低、噪音小的真空泵有助于降低运营成本和改善工作环境。

在日常使用中，应定期对真空泵进行检查和维护，确保其处于良好工作状态。常见的维护措施包括清洁过滤器、检查密封件、更换润滑油等。及时发现并处理故障，可以延长真空泵的使用寿命，提高工作效率。

五、结论

真空泵作为现代工业和科研领域的重要设备，其种类繁多，工作原理各异。合理选择和使用真空泵，对于提高生产效率、保证产品质量具有重要意义。无论是水环泵、旋片泵还是螺杆泵，每种类型的真空泵都有其独特的优势和适用场景。未来，随着科技的不断发展，真空泵技术也将不断创新和进步，为更多领域带来更加高效、可靠的解决方案。
