超声波流量计选用、安装、调试、故障维修注意事项

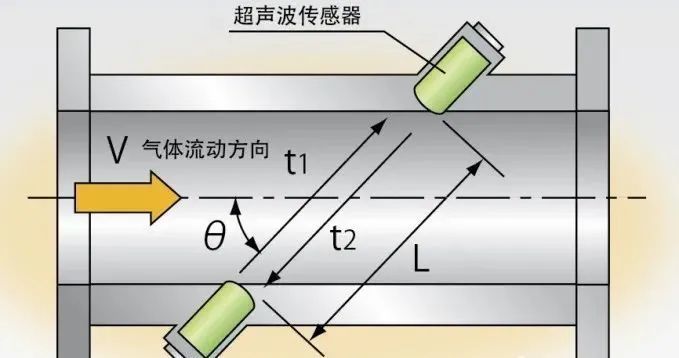

超声波流量计通过检测流体流动对超声波产生的影响来对液体流量进行测量，其利用的是“时差法”。

首先，使用探头1发射信号，信号穿过管壁1、流体、管壁2后被另一侧的探头2接收到;在探头1发射信号的同时探头2也发出同样的信号，经过管壁2、流体、管壁1后被探头1接收到;由于流速的存在使得两时间不等，存在时间差，因此根据时间差便可求得流速，进而得到流量值。

1、按流量计要求输入管道参数，并记录。

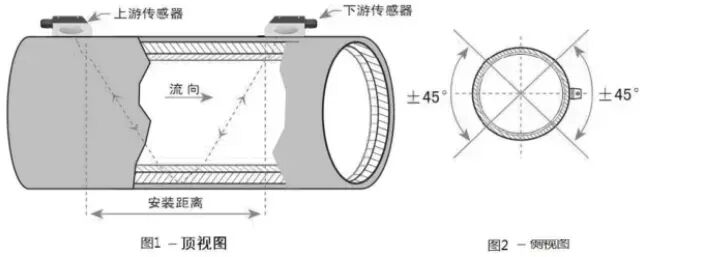

2、对上下游传感器（即探头）的安装位置、间距、管道接合度进行调整，将上下游两个方向上接收的信号强度调整至最强。

故障现象：瞬时流量计波动大。

故障原因：信号强度波动大；本身测量流体波动大。

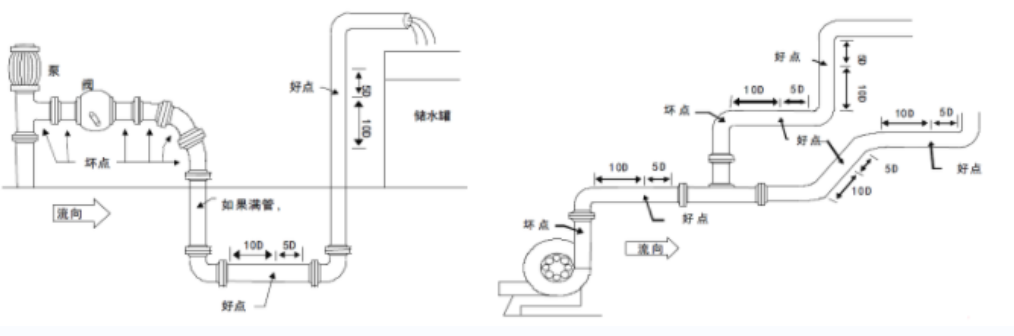

处理对策：调整好探头位置，提高信号强度,保证信号强度稳定，如本身流体波动大，则位置不好，重新选点，确保前10D后5D的工况要求。

故障现象：外夹式流量计信号低

故障原因：管径过大或管道结垢严重或安装方式不对。

处理对策：对管径过大、结垢严重者采用插入式探头；重新选择安装方式。

故障现象：插入式探头使用一段时间后信号降低

故障原因：可能探头发生偏移或探头表面水垢厚。

处理对策：重新调整探头位置，清冼探头发射面。

故障现象：开机无显示

故障原因：电源属性与仪表额定值不对应或保险丝烧断。

处理对策：检查电源属性是否与仪表的额定值相对应，保险丝是否烧断。如以上问题无则通知厂家专业人员处理。

故障现象：开机后仪表仅有背光而无任何字符显示

故障原因：一般为程序丢失。

处理对策：通知厂家专业人员处理。

故障现象：仪表在现场强干扰下无法使用

故障原因：供电电源波动范围较大或周围有变频器或强磁场干扰或接地线不正确。

处理对策：给仪表提供稳定的供电电源；或将仪表安装远离变频器和强磁场干扰；或规范设置接地线。

超声波线用屏蔽线,电源线分开取,然后在电源输入加磁环隔离变压器。从文中的研究可以看出，超声波流量计的流量测量准确度几乎不受被测流体温度、压力粘度、密度等参数的影响，安装可以在不断管，不停止运行的情况下进行，性价比高，已成为多行业的首选产品。
