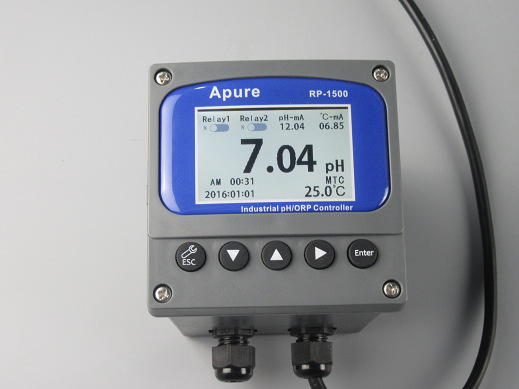

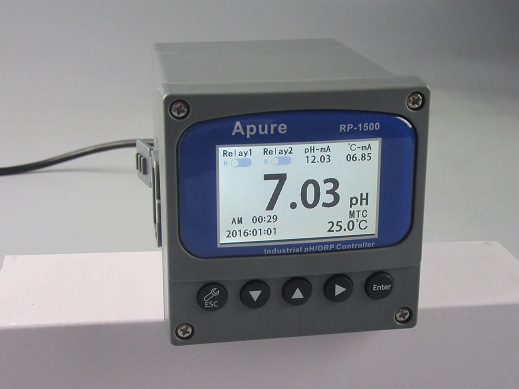

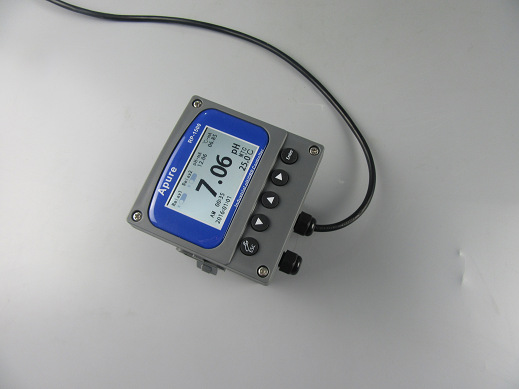

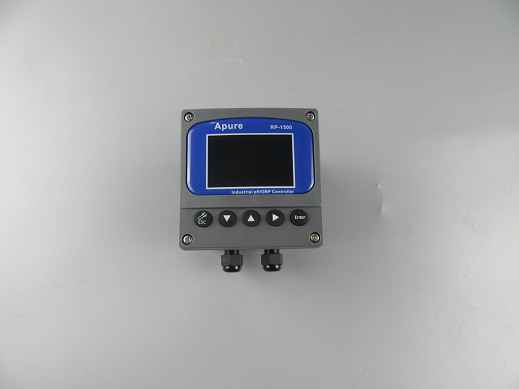

RP-1500酸度计ph计 包邮aPure新型工业在线防水推荐测试仪分析仪

RP-1500型工业PH计是一款全新的PH/ORP分析仪，本表具有高度的高智能化和灵活性，可同时测量PH/ORP和温度，广泛应用于城市污水处理厂、电力、供水、医药、化工、食品等行业，对溶液PH/ORP值进行连续测量

基本功能

1.出厂标准中英文界面，可随意切换，操作简单

2.可选择自动和手动温度补偿，满足用户的多种需求

3.两路4-20MA输出，对应PH/ORP值和温度，采用隔离技术，抗干扰能力强

4.两路继电器高低点随意切换，迟滞量可自由调整

5.采用220V交流电和24V直流电双电源输入

6.400*240 IPS液晶，显示清楚，0-100%亮度自由设置

7.防护等级IP65，适宜户外使用

8.密码管理功能，防止非专业人员的误操作

仪器技术参数

测量范围：PH（ 0–14PH ） ORP( -1999 - +1999 MV)

准确度：+ 0.01 pH; + 1 mV

分辨率：0.01pH; 1mV

稳定性：≤ 0.02 pH/24小时; ≤ 3 mV/24小时

PH标准溶液：4.00-6.86，6.86-9.18，4.00-7.00，7.00-10.00四组

温度补偿：0–100 ℃手动/自动(PT1000)

信号输出： 4-20mA隔离保护输出，独立对应PH/ORP或温度 负载500Ω

报警输出：两组可随意对应高低点报警（3A/250 V AC），常开触点继电器

供电电源：交流220V和直流24V两路

电源消耗：≤5W

环境条件：（1）温度0～ 60 ℃  （2）湿度≤85%RH

外形尺寸：96×96×132mm（高×宽×深）

开孔尺寸：92×92mm（高×宽）

防护等级：IP65

电极缆线开线与接线方法

1.透明中心轴线外层覆有导电橡胶层与金属网层，开线时剥除导电橡胶层，并将金属网层部分卷成金属网线。

2.缆线延伸至主机，除专用的接线盒外中间不能有任何接点，需直接将缆线的中心轴接至主机背面的GLASS节点，金属网线截至Ref接点。

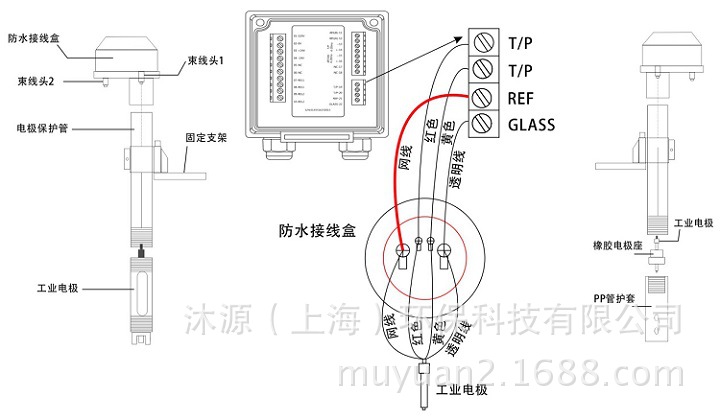

塑壳电极沉入式安装件玻璃电极沉入式安装件

将线缆和电极从保护管中穿过，并进入接线盒。(主要目的:防止电极线接触液体)

玻璃体电极安装方式:

将感测(玻璃)电极套入橡胶电极座内，玻璃电极需露出约5cm，再将PVC管护套旋拧在保护管上。

塑壳电极安装方式:

黑壳(塑壳)电极罗纹处需加少量生胶带,就可直接旋拧在保护管上。

电极缆线端在接线盒内,分别把缆线和仪表线连接并接至端子上面

注意:

① 接线时把中心线上的导电黑皮剥去

②电极线禁止接触液体,否则电极会损坏(不可维修),信号会短路,仪表显示固定值无变化。

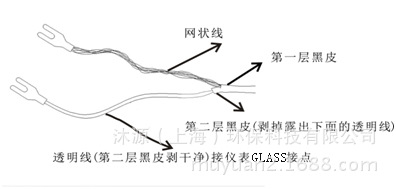

电极延长缆线开线方法：

同轴缆线配置图：

中心线：+电极指示线网线：-电极参比线

上图为正确的配置图，其中心轴外削皮的黑色导胶皮需剥去

电极信号线中心轴与网线间的导电橡胶皮或铝薄纸一定要剥去。缆线延伸至主机，中间不能有任何接点，需直接将缆线的中心轴接至主机背面的GLASS接点，网线接至Ref接点。

注意:如果标配线缆不能满足现场需求，不得随便延长线缆，请联系供应商提供专用线缆，否则对仪表产生的不良后果自行承担。建议现场最多不超过30米延长线缆，否则需要增加信号放大器。
